微根窗作為了解根系形成和功能的一個常用工具，它經歷了數次技術變更和創新。澳作開發的AZR-300TF復合根系熒光監測系統，獲取圖像的方式不僅有“攝像模式"，還可以配置快速 360 度獲取圖像的“掃描模式"?！皵z像模式"能夠觀測根毛級別的細微結構，實時顯示根測管外的根系圖像；“掃描模式"能夠快速獲取大尺寸的根系圖像。

AZR-300TF復合根系熒光監測系統的光源包含：白光、紫外光、熒光光源。白光模式下就能區分新根和老根，紫外光光源能區分死根和活根，近紅外光源有助反映根系所受脅迫程度，定制特定窄波段的激發光源測量表達特殊基因蛋白（如 GFP、CFP）發出的熒光信號。研究土壤微生物多樣性、種群組成及其相互作用、群落空間分布等狀況；根系生態分析軟件獲取植物根系參數，用于在自然狀態下進行植物根系檢測并系統研究土壤微生物物種多樣性、種群組成及其相互作用、群落空間分布等狀況。

應用方向：

·根系形態

·根系生物量

·細根周轉

·根系及根際微生物相互作用

·根共生體

AZR-300TF復合根系熒光監測系統的系統特點：

·攝像和掃描一體化設計

·“攝像模式"，可觀察植物根毛、菌根和土壤動物等

·多種光源可選：紫外光用于辨別活根死根、熒光光源識別不同熒光蛋白信號

上：白光和熒光模式下的GFP表達 A：熒光 B：白光

               下：白光、紫外光拍照的活根

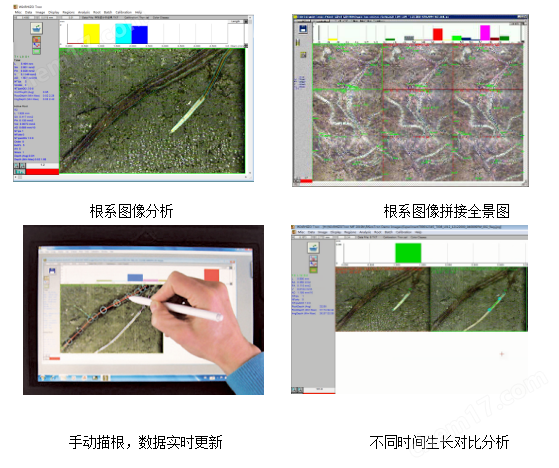

根系圖像分析軟件

專業進口圖像分析軟件，可多幅圖片同時分析。

可監測分析參數：細根長、細根直徑、細根面積、細根總長、細根總面積、細根平均直徑、細根數量及生物量、細根壽命、細根周轉等。

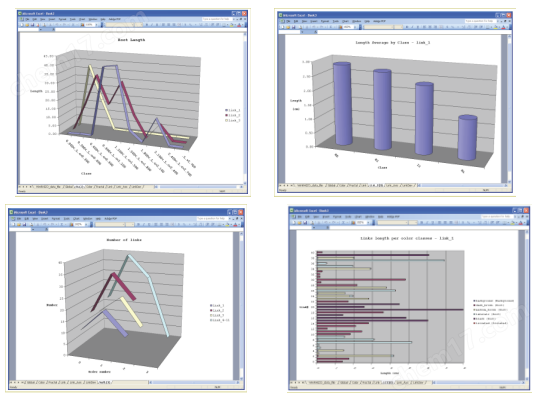

數據分析，圖形顯示：

技術參數：

·掃描圖片尺寸大?。?16*220mm

掃描速度：5、10、20秒

掃描分辨率：300、600、1200 DPI

·攝像圖片尺寸大小: 23*16.8mm

攝像分辨率：最高3840*2880像素（4800dpi）

·圖像采集系統配置： Android平板電腦， 內存6G+128G+Wifi，11.5英寸屏幕 2560*1600分辨率，內置8600mAh鋰電池，內置圖像采集軟件

·數據傳輸：USB

·標定手柄：2米連接式標尺，帶刻度，通過控制攝像頭深度和轉動以準確定位圖片；

·光源：白光、紫外光、熒光

·熒光激發窄波段光源：綠色、青色、紅色、黃色四種光源可更換

透明觀察管尺寸：外徑70mm，可選；長度0.5米，1米，2米，可定制

·圖像采集探頭尺寸（直徑*長度）：64*520mm

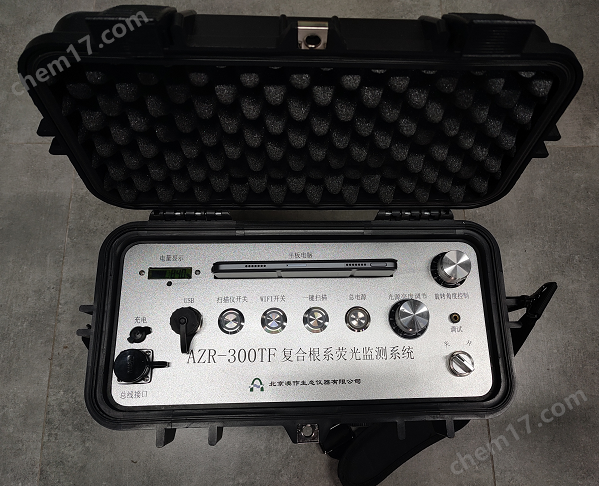

·控制主機：內置鋰電池，12V 50Ah  600Wh

·控制主機尺寸（長*寬*高）：430*244*341mm

·重量：主機6.3kg，探頭2Kg

·存儲環境：-20℃～60℃,相對濕度0～100%RH（沒有水汽凝結）；

·操作環境：0℃～60℃,相對濕度0～100%RH（沒有水汽凝結）；

產地：中國 北京澳作生態儀器有限公司
